前言

自動轉換開關電器（ATSE）Automatic Transfer Switching Equipment由一個（或幾個）轉換開關電器和其它必需的電器組成，用于監測電源電路，并將一個負載電路從一個電源自動轉換至另一個電源的電器。電氣行業中簡稱為“雙電源自動轉換開關”或“雙電源開關”。

符合的標準為IEC60947-6-1、GB/T14048.11《自動轉換開關電器》和IEC60947-1、GB/T14048.1《低壓開關設備和控制設備總則》。

ATSE在我國經歷了四個發展階段，即兩接觸器式、兩斷路器式、兩負荷隔離開關式和勵磁式一體化。

● 第一代 CC級

★ 接觸器式轉換開關

★ 機械連鎖不可靠

★ 耗電量大

● 第二代 CB級

★ 兩臺斷路器及其機械和電氣連鎖裝置組成

★ 具有短路或過電流保護功能

★ 機械連鎖不可靠

● 第三代派生PC級

★ 負荷隔離開關式轉換開關

★ 轉換由電機驅動

★ 具有雙斷功能

● 第四代 PC級

★ 勵磁式一體化轉換開關

★ 轉換速度快

★ 機械連鎖可靠

從雙電源ATSE的發展過程和趨向來看，PC級雙電源將成為工程中的應用主流。《固定式消防泵驅動器－控制器》（IEC標準修正草案）中指出，ATSE不應帶短路和過電流保護功能，而CB級ATSE不能夠滿足這一點，一旦出現短路和過電流的情況，脫扣器脫扣會造成電源側雖然有電，而負載沒電，不能滿足一、二級負荷對供電的要求。

符合標準

● GB14048.1	總則
● GB/T14048.11-2008	自動轉換開關電器
● IEC60947-1	總則
● IEC60947-6-1	自動轉換開關電器

污染等級

● YTEQ2系列開關已被認證可以在污染等級為3級的環境中運行

● 由GB14048標準中針對工業用電器適用環境的規定

電器級別

● GB/T14048.11 （IEC60947-6-1）標準定義，YTEQ2為PC級轉換開關電器

電磁兼容性

● 靜電放電	Level 4
● 電快速脈沖群	Level 4
● 射頻輻射騷擾	Level 3
● 射頻傳導騷擾	Level 3
● 浪涌	Level 4

正常工作與安裝條件

● 空氣溫度：-5°C~40°C

● 海拔≤2000m

● 最高溫度40°C，空氣的相對濕度不超過50%

● 開關主體水平安裝

使用類別

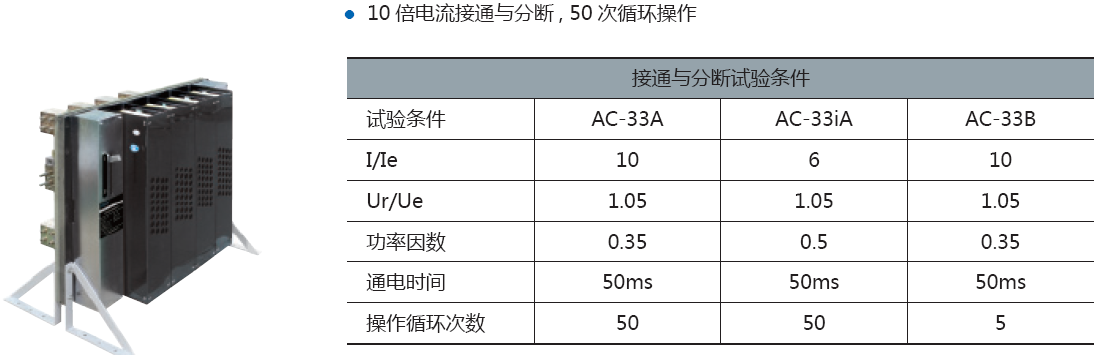

● AC-33A

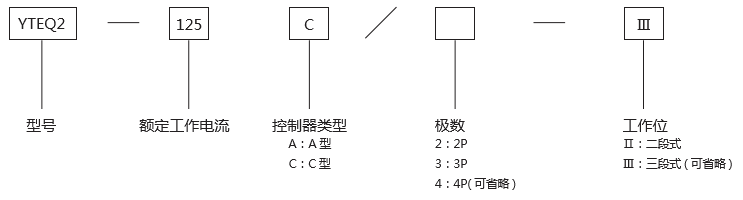

型號及意義

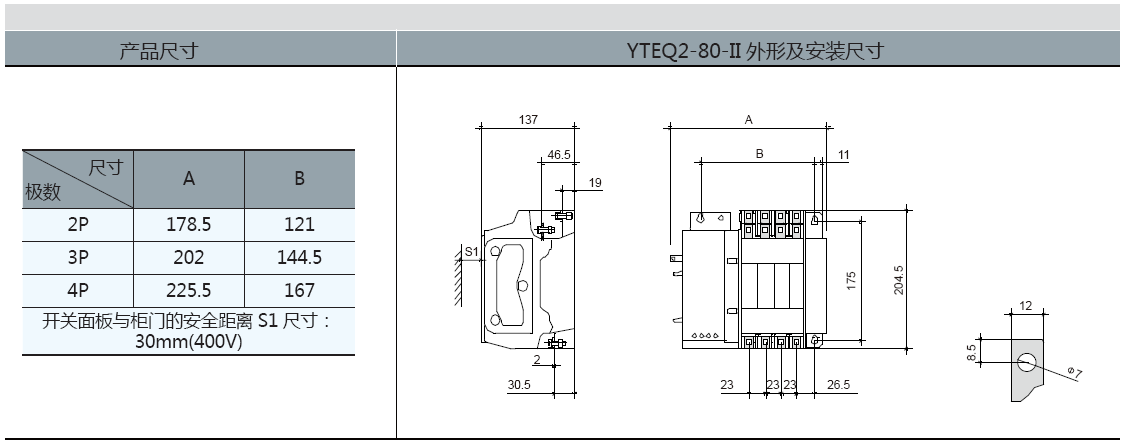

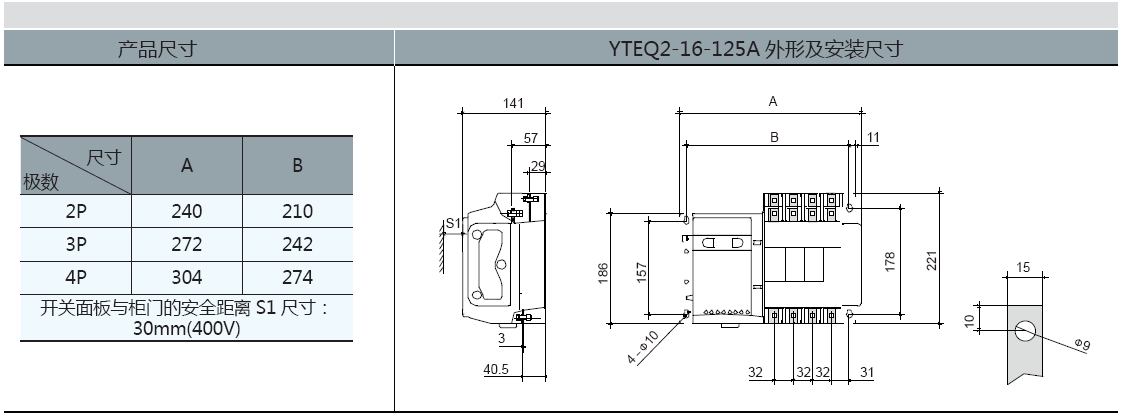

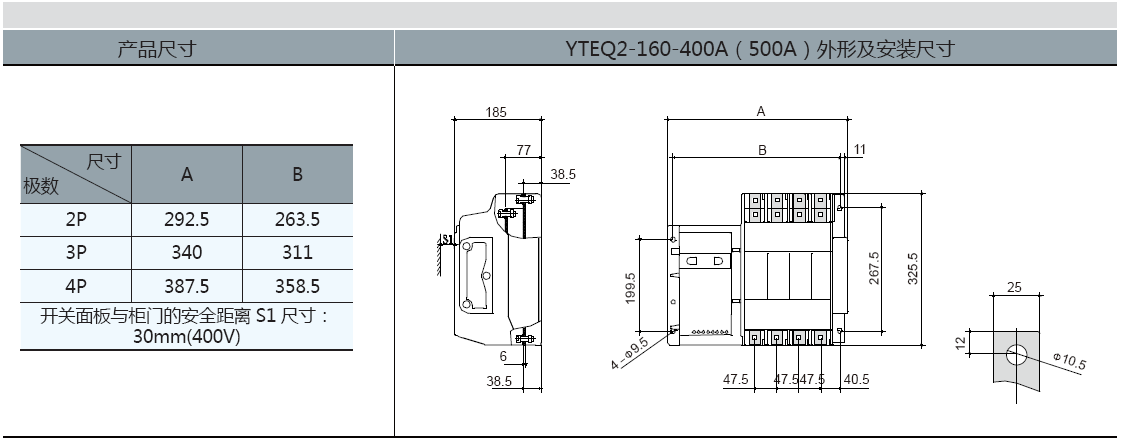

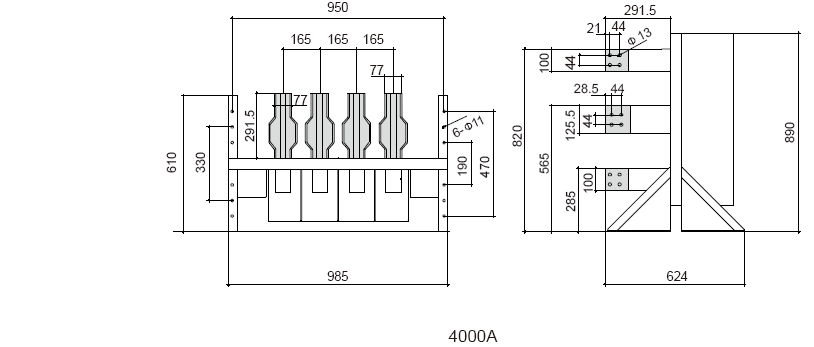

技術參數

規格	YTEQ2-80	YTEQ2-125	YTEQ2-400	YTEQ2-500	YTEQ2-1600	YTEQ2-4000
殼架電流(A)	80	125	400	500	1600	4000
額定電流Ie(A)	16~80	16~125	160~400	500	630~1600	2000~4000
工作位	II	II/III	II/III	II/III	III	II
極數	2/3/4P	2/3/4P	2/3/4P	2/3/4P	3/4P	3/4P
額定頻率f（hz）	50/60	50/60	50/60	50/60	50/60	50/60
額定電壓Ue(v)Ac	230/400	230/400	230/400	230/400	400	400
額定絕緣電壓Ui(V)	690	690	690	690	690	690
額定沖壓額定沖擊耐受電壓uimp(kv)	8	8	8	8	8	8
使用類別	AC-33A	AC-33A	AC-33A	AC-33A	AC-33iA	AC-33iA

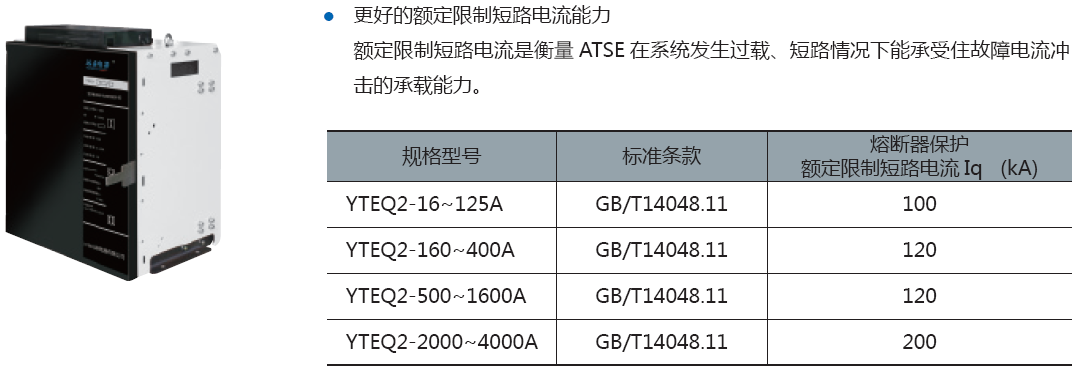

額定限制短路Iq(kA)熔斷器保護下	100	100	120	120	120	200
額定短時耐受電流Icw	5KA/1S	10KA/1S	12KA/0.3S	12KA/0.3S	42KA/0.5S	50KA/0.5S
觸頭轉換時間	<70ms	<70ms	<100ms	<100ms	<120ms	<50ms
控制電源電壓Us(V)AC	230	230	230	230	400	400
電氣壽命120次/時（次）	6000	6000	6000	6000	5000	3000
機械壽命（次）	20000	20000	20000	20000	10000	10000
位置反饋信號（分別）	2常開+2常閉

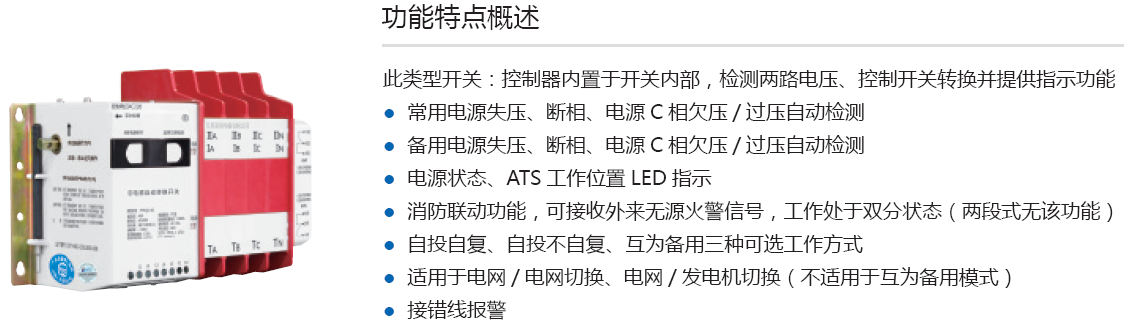

功能特點

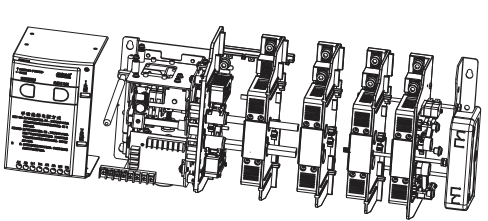

一體化設計
	●V型連鎖機構 ★ 自帶機械互鎖 ★ 兩路電源不會同時接通 ★ 可靠的機械鎖扣

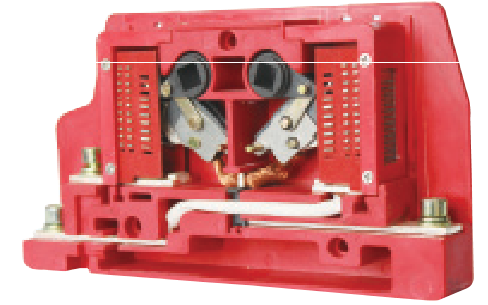

	● 動觸頭雙側排放 ★ 滅弧室兩側安裝 ★ 獨立的散熱弧道 ★ 保證觸頭系統可靠性，延長使用壽命
	● 兩路電源同側進線 ★ 方便接線 ★ 節約線材

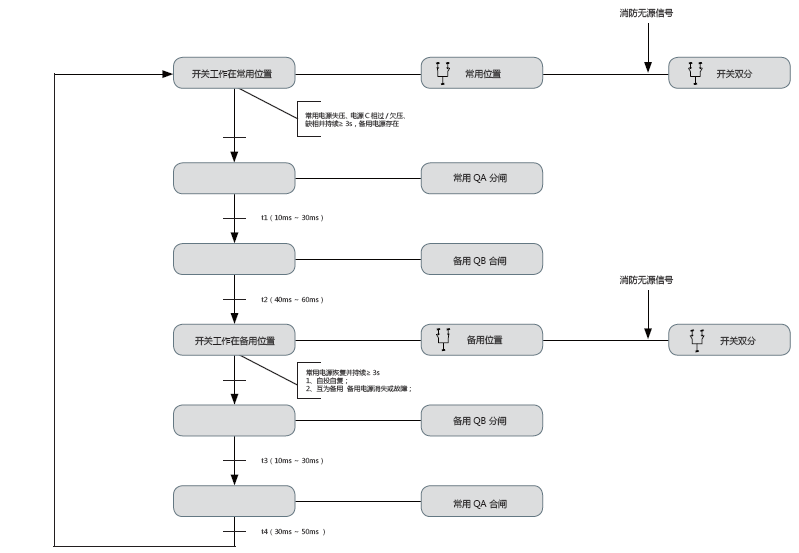

勵磁驅動

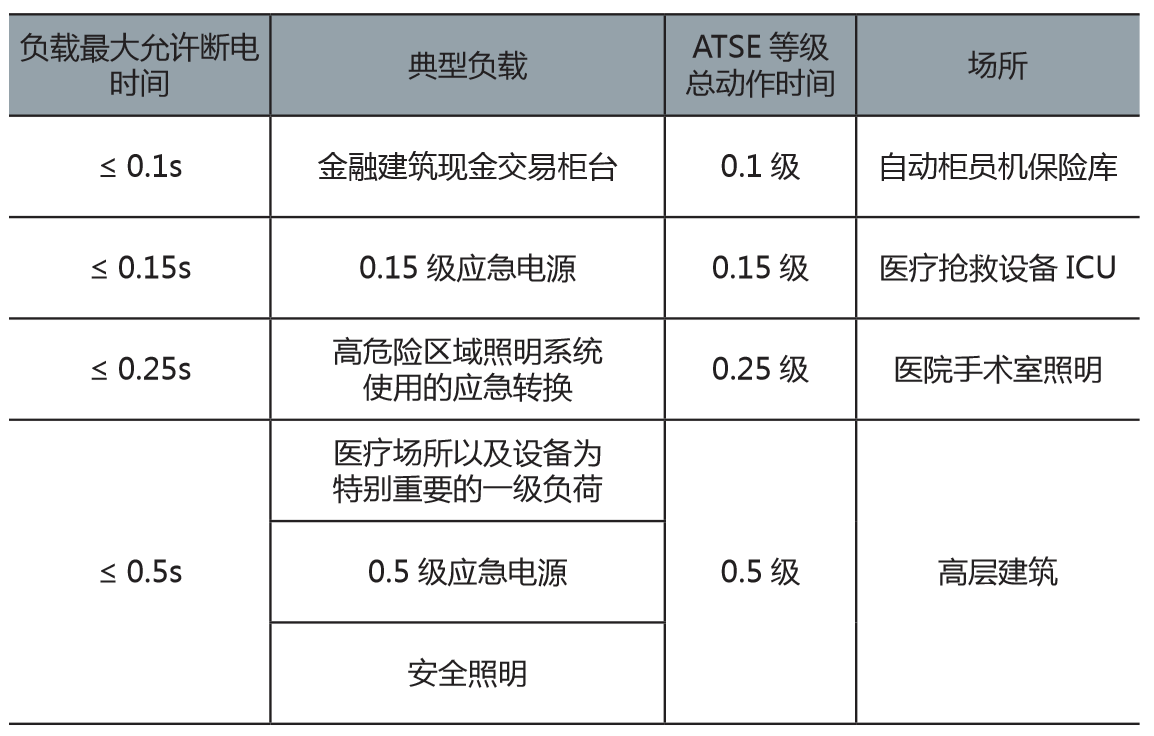

	● 勵磁線圈驅動，本體轉換時間≤70ms。 ● 應用范圍廣，適用于醫療場所、安全級應急照明等重要場所。
使用類別AC-33A
